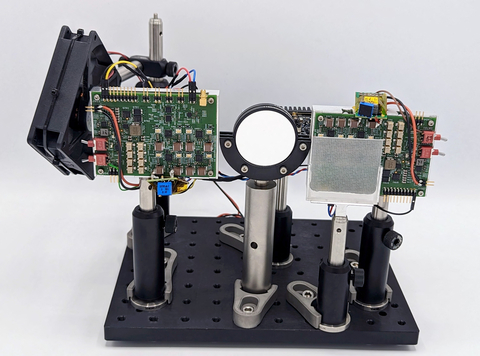

Jabil 的 SWIR 3D 相机演示器在 1130 nm 波长下工作，非常适合户外应用。

美国佛罗里达州彼得堡 ，行业领先的制造解决方案提供商Jabil公司(NYSE: JBL)近日宣布，其位于德国耶拿的知名光学设计中心目前正在展示下一代3D相机的原型，该相机能够在室内和室外环境中无缝运行，最大范围可达20米。捷普、ams OSRAM和Artilux分别结合了他们在3D传感架构设计、半导体激光器和基于可扩展互补金属氧化物半导体（CMOS）技术平台的锗硅（GeSi）传感器阵列方面的专有技术，展示了一款在1130纳米的短波长红外（SWIR）下运行的3D相机。

自动化的急剧增长正在推动工业环境中机器人和移动自动化平台的性能改进。工业机器人市场预计将以超过11%的复合年增长率增长，到2029年将超过350亿美元。这些创新的深度相机的3D传感器数据将改善自动化功能，如障碍物识别、避免碰撞、定位和路线规划--这是自主平台所需的关键应用。

"长期以来，工业界接受的三维传感解决方案将其材料处理平台的操作限制在不受太阳影响的环境中。新的SWIR相机让人们看到了三维传感的无限未来，在那里阳光不再影响自主平台的效用："Jabil光学部门业务发展高级总监Ian Blasch说："这种新一代的3D相机不仅将改变中端环境光耐受性的预期行业标准，而且将迎来一个能够在所有照明环境中工作的传感器的新范式。"

"1130纳米是欧司朗首创的SWIR VCSEL技术，它能增强眼睛的安全性，在高日照环境下表现出色，并具有皮肤检测能力，这对避免碰撞至关重要，例如，当人类和工业机器人互动时："欧司朗高级副总裁兼业务线可视化和传感总经理Joerg Strauss博士说："我们很高兴与捷普公司合作，使下一代三维传感和机器视觉解决方案成为现实。"

Artilux的平台副总裁Stanley Yeh博士认为："我们很高兴与捷普和ams OSRAM合作，提供第一台使用类似近红外（NIR）元件的中端SWIR 3D相机，如基于CMOS的传感器和VCSEL。这是朝着大规模采用SWIR光谱传感和成为CMOS SWIR 2D/3D成像技术的领导者迈出的重要一步。"

近二十年来，捷普的光学部门一直被领先的技术公司视为先进光学设计、工业化和制造的首要服务提供商。我们的光学部门在四个地方有170多名员工。捷普的光学设计师，工程师和研究人员专门为其客户解决复杂的光学问题，包括3D传感，增强和虚拟现实，动作相机，汽车，工业和医疗市场。此外，捷普的客户利用产品设计、工艺开发、测试、内部主动对准（来自捷普的技术部门Kasalis）、供应链管理和制造专业知识。
