三、伺服系统接线图

1. 驱动器接线

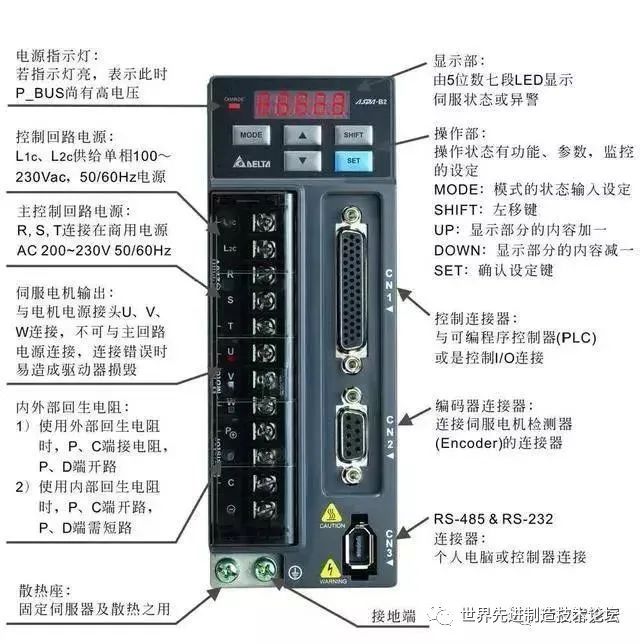

伺服驱动器主要有控制回路电源、主控制回路电源、伺服输出电源、控制器输入CN1、编码器接口CN2、连接起CN3。控制回路电源是单相AC电源，输入电源可单相、三相，但是必须是220v，就是说三相输入时，咱们的三相电源必须经过变压器变压才能接，对于功率较小的驱动器，可单相直接驱动，单相接法必须接R、S端子。伺服电机输出U、V、W切记千万不能与主电路电源连接，有可能烧毁驱动器。CN1端口主要用于上位机控制器的连接，提供输入、输出、编码器ABZ三相输出、各种监控信号的模拟量输出。

2. 编码器接线

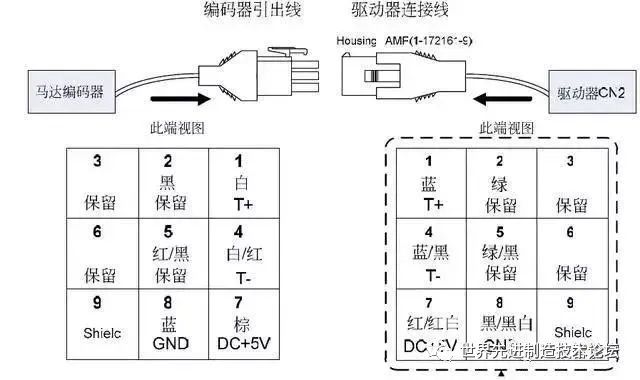

从上图看出九个端子我们只使用了5个，一个屏蔽线、电源线两根、串行通讯信号(+-)两根，与我们普通的编码器接线差不多。

3. 通讯端口

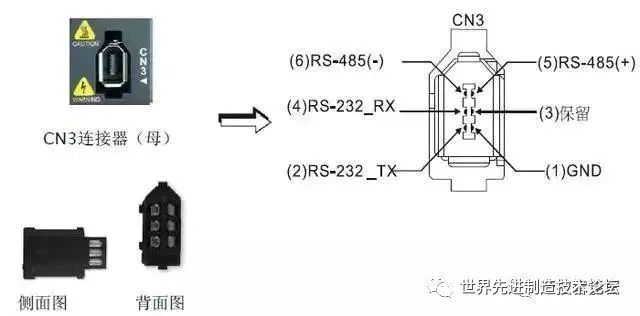

驱动器通过CN3端口与电脑PLC、HMI等上位机相连接，采用MODBUS通讯来控制驱动器，可使用RS232、RS485进行通讯。

四、伺服驱动器市场

机器人对关节驱动电机的要求非常严格，交流伺服电机在工业机器人中得到广泛应用。目前国内高端市场主要被国外名企占据，主要来自日本和欧美，未来国产替代空间大。目前国外品牌占据了中国交流伺服市场近80%的市场份额，主要来自日本和欧美。其中，日系产品以约50%的市场份额居首，其著名品牌包括松下、三菱电机、安川、三洋、富士等，其产品特点是技术和性能水平比较符合中国用户的需求，以良好的性价比和较高的可靠性获得了稳定且持续的客户源，在中小型OEM市场上尤其具有垄断优势。

精密减速器

最近看了一则新闻：机器人产业要破除“卡脖子”难题，感触挺深。随着人工成本的提高，工业机器人替换人已成为趋势。工业机器人作为智能制造的基石，但核心零部件却制约着我国机器人产业的发展，据相关调查显示目前国内机器人减速器普通依赖进口。机器人产业在中国要成气候，必须下决心解决核心零部件的问题。

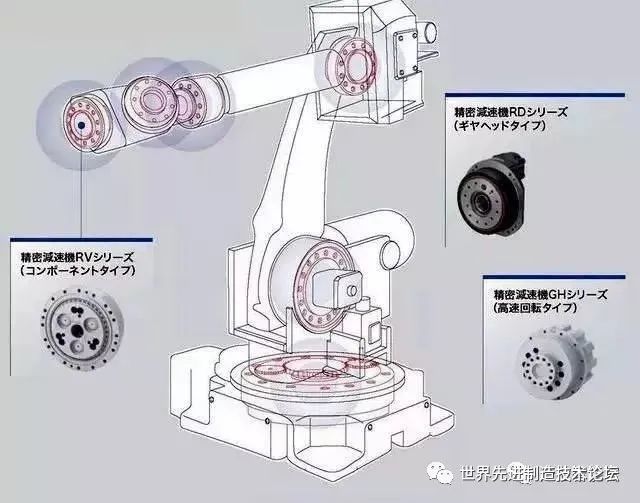

下面介绍工业机器人核心精密零部件：减速器，与通用减速器相比，机器人用减速器要求具有传动链短、体积小、功率大、质量轻和易于控制等特点。减速器行业，我们不得不提这行业两巨头是Nabtesco（帝人，也叫纳博特斯克）和Hamonica Drive（哈默纳科），业界俗称（RV减速器和谐波减器）。他们几乎垄断了全球的机器人用减速器。这两种减速器都是微米级的加工精度，光这一条在量产阶段可靠性高就很难了，更别说几千转的高速运转，而且还要高寿命。目前市面上的大量应用在工业机器人上的减速器主要有两类：RV减速器和谐波减速器。
