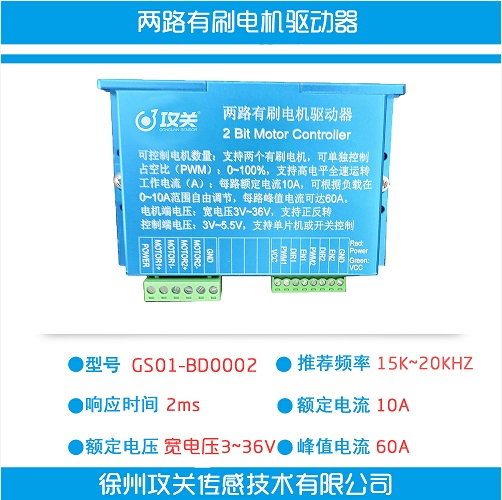

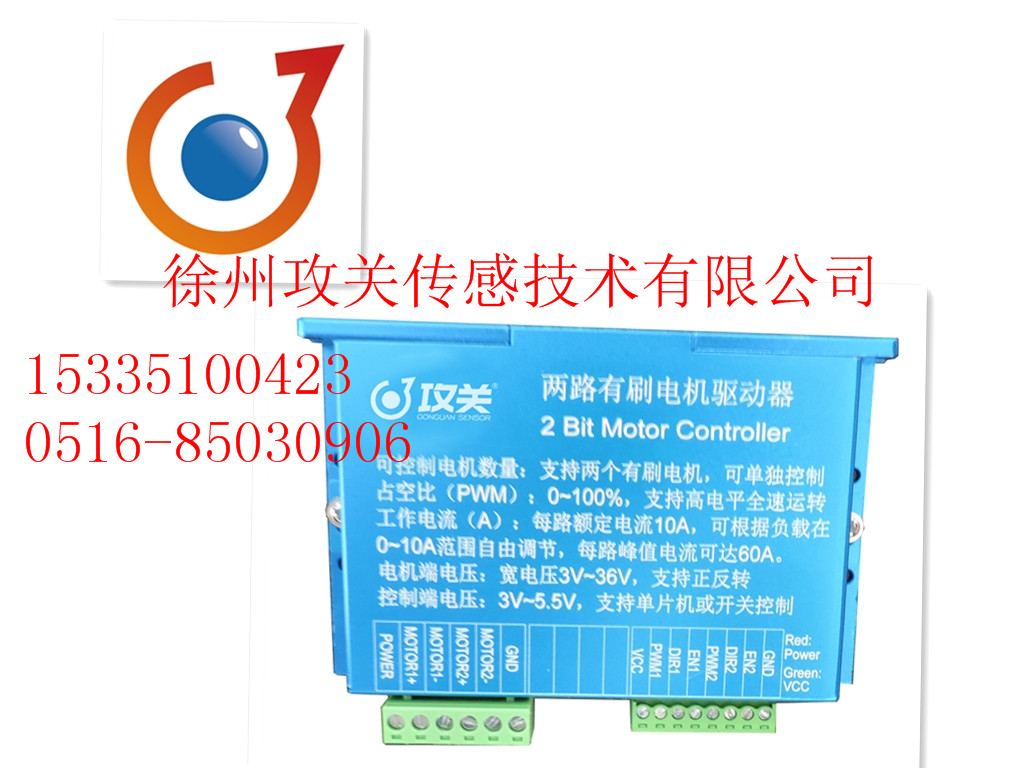

两路有刷电机驱动器支持两路有刷电机，可单独控制占空比（PWM），支持高电平全速运转，支持频繁启动、正反转、加速。控制端电机端有效隔离，隔离供电，大电流运行不影响单片机。
一、尺寸
外形尺寸：118x76x33安装孔尺寸：111.5x22
二、电气参数
额定电压：宽电压3V~36V
额定电流：10A峰值电流：60A
PWM占空比范围：0~100% PWM频率范围：500HZ~50KHZ推荐频率：15K~20KHZ
三、接线说明
A. 电机端
POWER：电源正极Motor1+，Motor1-：电机一Motor2+，Motor2-：电机二GND：电源负极
B. 控制端
VCC：3~5.5V控制电源正极
GND：信号电源负极
PWM1、PWM2：分别为两路控制速度，PWM为0到100%，越大速度越快
EN1、EN2：分别为两路的使能端，低电平有效。支持直接接地，始终保持使能状态。
DIR1、DIR2：分别为两路控制方向四、控制方式
1. 单片机控制
控制端PWM与单片机IO口或特定PWM口直接连接，EN和DIR根据需要由单片机控制，也可采用短接方式保持高电平或低电平状态。
2. 开关量控制
PWM直接接到高电平，EN和DIR根据需要直接接到高电平或低电平，可进行电机正反转全速运转。
