Seaeye Cougar-XT Compact

Seaeye Cougar-XT Compact

普通商家

热门推荐

产品详情

产品参数

产品图片

  Seaeye Cougar-XT紧凑是浅水的紧凑版本字段Cougar-XT证明和极其强大。

  全世界证明和认可其能力,运营商现在有能力进行一系列的观察和轻松的工作任务要求的运营成本要低得多。

  萨博Seaeye承认需要一个高性能ROV在可再生能源市场,浅水电缆敷设和检验任务,强烈的潮流是有经验的。

  较小的底盘导致显著降低姿态来减少阻力,结合高性能推进器布置和低电阻范围,为市场提供了一个ROV为它的大小和类系统与无与伦比的性能。

规范 Seaeye Cougar-XT紧凑
深度评级 300年垃圾
长度 1300毫米
高度 784毫米
宽度 900毫米
发射重量 270公斤
前进速度 3.8节
推力前进 170 kgf
推力侧 120 kgf
推力垂直 110 kgf
有效载荷 60公斤



  车辆

  底盘

  非常崎岖的聚丙烯、不锈钢底盘完全是维护自由,非在海水中腐蚀和自营。 额外的设备可以直接螺栓定制的底盘。

  浮力

  复合泡沫塑料浮力块有光阑声纳,紧急闪光灯和跟踪转发器。

  推进

  四个定向水平和两个垂直无刷SM7 500伏直流推进器提供完整的三维控制Cougar-XT紧凑,推力重量比率最高的国家之一在其类。

  指南针速率陀螺和深度传感器

  磁罗经和固态的速度传感器给上级方位稳定。

规范 Seaeye Cougar-XT紧凑
罗盘精度 °±0.5
决议 0.351°
更新的速度 98毫秒

  系统使用一个电子深度传感器准确±0.1°FSD准确性。

  自动驾驶仪的功能

  汽车前往

  汽车深度

  汽车高度(可选)

  视频系统

  四同步视频通道可用(通过两个多模纤维传播)。

  设备接口

  广泛的标准或自定义接口可用于:

  相机

  操纵者,刀具

  声纳系统(避障、多波束、侧扫描)

  CP探针

  辅助连接(RS232 / RS485 / STP和可选的以太网)

  紧急闪光灯

  跟踪系统

  工具马达


  倾斜平台

  相机±90度倾斜平台接受两个摄像头和一个光。 比例反馈电位计提供了准确的倾角倾斜叠加显示在视频。

  照明

  Cougar-XT紧凑装有四个长寿命LED灯(分别在两个控制通道)。 他们为excellentillumination提供非常低功耗,特别健壮和几乎免费维修。

  汽车电子吊舱

  车辆有一个水密和电镀电子吊舱加工从6082年海洋级铝和装有真空泄漏,警报。

  连接器

  Cougar-XT紧凑使用Seaeye证明范围的金属外壳连接器。

  系链终止

  范围是电终止在一个充油的和压力补偿车辆接线盒电缆钳和机械支持。

  面控制和电源


  表面控制单元

  表面控制设备可以直接安装在客户的设施或集成到一个自定义的ISO控制室。

  地面控制系统提供:

  交流和直流供电切换控制

  直流电流和电压指示

  控制视频和视频叠加

  系统配置的键盘

  辅助设备的接口

  遥控控制系统(通过手控制单元)



监控和视频叠加
系统配有两个17”色彩的视频监控摄像机的视频信号显示。 一个也会显示以下覆盖数据:

  • 标题
  • 模拟罗经盘
  • 深度
  • 倾斜的位置
  • 日期和时间
  • 自由文本从键盘
  • CP探头读数(如果安装)
  • 车辆转数
  • 真空泄漏和警报
  • 一个字符串的实时数据,如海拔和纬度/经度(可选)

  遥测监控单元

  遥测监控单元允许ROV数据(标题、深度等)显示在个人电脑和/或出口调查电脑,也是一个有用的诊断工具。

  键盘

  机架式键盘输入数据和提供免费的文本到视频叠加。

  手控制单元

  ROV的手控制单元提供远程控制(推进,倾斜装置,灯,自动驾驶功能,等等)。

  系统电源

  电源单元包含保护装置、联锁和散热风扇。 安全功能包括交流和直流线路绝缘监视器(LIMs)监控电气系统中泄漏(旅行和报警指标)和测试系统的隔离。

  三相9 kVA工具电源单元

  本单元提供了一种三相660 v电源可选车辆的工具,如刀具或水喷射系统。

  小屋接线盒

  在表面的脐带电缆终止可封闭的小屋接线盒内,也包含光纤多路复用器(s)对视频信号的传输。

系统功率需求 Seaeye Cougar-XT紧凑
输入 380 - 480伏三相
ROV 18 kVA
工具 9 kVA
拉尔斯(典型的)
绞车
40 kVA或
7.5 kVA
小屋(典型的) 12 kVA



  选项,工具和配件

  4-Function机械手

  电缆剪

  清洁刷

  CP探针

  天鹅座UT规

  紧急闪光灯

  锁闩

  多波束声纳

  分析声波

  侧扫声纳

  声纳

  水射流

  COUGAR-XT紧凑的部署和操作



  Cougar-XT紧凑设计作为高功率自由游动的ROV与软范围部署深度和远足。

  小屋

  一系列控制客舱/工作坊是可用的和可适合于客户的特定需求。 外观颜色和乙烯图形与客户可以添加标识。

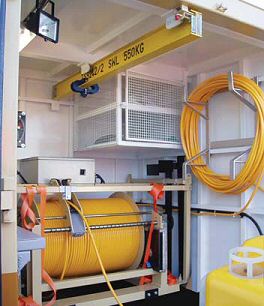

  ROV在一个盒子里

  ROV系统可以安装到一个分区的20英尺的小屋。 分区舱壁分离ROV驾驶和控制面积从600米积分假脱机绞车。 此外足够的空间可以安全地维护工具和维修备件在机舱内。 动员时间大幅减少单一小屋隆起和设置。


Cougar-XT-Compact ROV in a Box

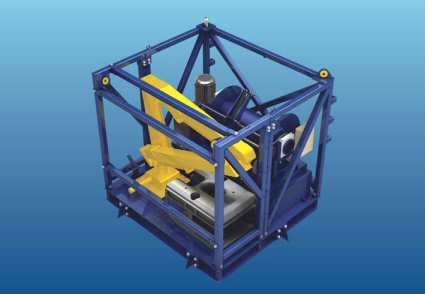

  启动和恢复系统(LARS)

  一系列不同的配置和绞车的大小可以容纳不同的电缆长度和应用程序。

  的a字形,LARS和绞车软脐是典型的发射和回收系统。

  另一种伸缩crane-based LARS可用或甲板空间是有限的一个紧凑的鹤佬司也可以集成在ROV系统。

  另外一个绞车使用部署船只的一个框架或起重机。

  所有舱和LARS可以构建安全区域或区域2的评级。

Cougar-XT-Compact Launch and Recovery System (LARS)
