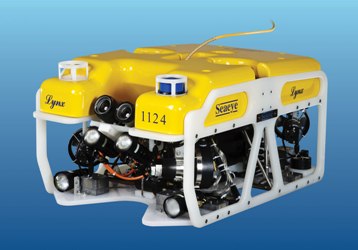

Seaeye Lynx

Seaeye Lynx

普通商家

热门推荐

产品详情

产品参数

产品图片

  Seaeye猞猁特点:

  最大操作深度:1500米

  四个同步视频频道

  光纤视频传输

  34公斤(74磅)的有效载荷

  Seaeye无刷直流推进器与速度反馈 控制

  汽车与汽车的高度和深度的选择

  变焦/焦照相机界面

  液压机械手接口

  橇装工具选项

  完全界面的测量传感器

  3相电源插座的选择

  双通道可变强度灯

  15寸显示器

  积分综合视频叠加

视频

大小 14.1 MB
决议 375 X 288像素
持续时间 5分钟
格式 MPEG
最好的浏览 与Windows媒体播放器(免费的 从微软下载 )
你也可以通过右击图标并选择下载 “保存目标”。
警告!这 是一个大文件。 ISDN,ADSL建议或更快。

  的Seaeye猞猁是一个发展的 成功Seaeye彪马但在一个更大的框架提供改善 水流通过矢量垂直的推进器。 所以 成功的这一修改,性能 Seaeye猞猁的匹配的更小、更轻 Seaeye老虎观察ROV。

点击图片放大
点击图片放大
Seaeye猞猁检查水下 模板
照片由Stolt海外,挪威

  Seaeye猞猁是1500垃圾评级完全集成 检查工具和一个强大的性能和一个信封 高负载车辆的大小。 车辆驱动 通过6 Seaeye无刷直流推进器单位,这被证明 在全球范围内。 操作系统免费游泳 或结合一种Seaeye 8系链管理系统 (TMS),它提供了一个200米半径偏移。 该系统 有许多有用的选项,例如440伏三相插座吗 给水喷射设备和适应的能力 下面的标准或自定义work-skid包固定 的车辆。

规范 Seaeye猞猁
深度评级 1500年垃圾
长度 1230毫米
高度 605毫米
宽度 815毫米
发射重量 200公斤
前进速度 3节
推力前进 66 kgf
推力侧 47 kgf
推力垂直 43公斤
有效载荷 34公斤

猞猁装有喷水打滑

  推进

  所有Seaeye机械特性无刷直流推进器, 除了拥有最大的功率密度,集成 驱动电路精确和速度反馈 快速推力控制。 这些推进器界面上的 快速PID控制系统以及固态速率陀螺 为提高方位稳定。 这些必要的构建 块使萨博Seaeye提供优越的控制 从他们的强大的机械反应,除了设置它们 的竞争。

  六Seaeye SM4M无刷直流推进器推动Seaeye猞猁。 推进器配置四个水平定向单位 和两个垂直单位提供完整的三维控制。

  底盘

  模块化的底盘在聚丙烯生产的100%。 这非常 崎岖的材料完全是维护自由,不锈的 海水和自营。 额外的设备可能 直接固定在底盘成员。 的Seaeye猞猁 底盘设计,以适应一个标准或范围 自定义下挂工具打滑

  压力外壳

  从6082年海洋年级所有压力外壳加工 电镀黑色铝和困难。 电子舱了 水和真空警报安装,出现在视频上 覆盖un-likely事件这样的警报。

  连接器

  Seaeye 316 SS金属外壳连接器通常使用 在。

  浮力

  复合泡沫塑料在单个模形状和孔径 声纳,氙气闪光灯和跟踪转发器。

  控制系统

  16位数字系统为辅助提供了简单的接口 设备的操作符。 Seaeye综合视频 覆盖安装标准提供数字和模拟 罗盘刻度盘,倾斜图标,日期时间组,深度(帝国 或度量),CP值,经颅磁刺激范围内支付计数器,优先 pre-titled和自由文本页面和电子QWERTY键盘。 车辆数据可能出口到客户调查或导航 计算机通过Seaeye遥测监控单元,提供 作为标准备件工具包的一部分。

  导航

  敏感的磁罗经和固体速度单位 传感器方位稳定性提高。

规范
精度 °±1
决议 0.351°
更新率 200毫秒

  深度传感器

  电子单元的独立住房。 准确度±0.1% 女性性功能障碍。

  自动舵

  全自动试点提供深度和标题。

  倾斜系统

  摄像机平台倾斜安装作为标准。 的 比例倾斜反馈电位计提供了一种准确 倾斜角度,显示,视频叠加系统。

  照明

  两个单独控制照明通道。 每个通道 有自己的飞行员HCU亮度控制。 一个总 600瓦的照明安装作为标准。 每一个灯 单位分别融合,使维护更简单 在发生灯泡失败。

  LED灯提供特殊照明和耐用性是可用的。

  视频系统

  标准的视频系统允许四个视频频道 被多路复用到两个纤维表面结 箱,转换回电信号 同轴电缆系统监控。

  如果不需要第四频道,那么这可能是使用 数字照相机的控制,如果安装。 变焦和 集中控制设备也安装标准。

  表面控制单元

  包含所有车辆系统表面控制电子产品, 表面经颅磁刺激控制和辅助设备。 这 单位是19“机架和提供的 的情况。

规范
高度 265毫米
宽度 484毫米
深度

500毫米

重量 20公斤

表面控制单元

  飞行员手控制单元

  一个小的手遥控单元包含所有系统 控制。 本单元提供一个5米“飞” 领先。

规范
高度 190毫米
宽度 300毫米
深度

150毫米

重量 2.5公斤

手控制器单元

  表面供电单元

  供应一切权力要求车辆系统。 行 绝缘监测(LIM)是交流和安装 直流电源组件对系统安全和监控目的。 需要一个三相交流输入的380伏和480伏之间 在12千伏安。

规范
高度 1300毫米
宽度 600毫米
深度

470毫米

重量 229.5公斤
输入 三个阶段
50/60 Hz
380 - 480年休假
在12 kVA

供电单元

  工具打滑

  标准工具打滑设计直接螺栓 猞猁ROV。 这个操作只需要几分钟。 Seaeye乐于设计其他打滑以适合您的特定 要求。 Seaeye类型5经颅磁刺激可调的车库 入口高度可以容纳猞猁配备这些打滑。



猞猁机械手打滑
猞猁口蹄疫定向工具打滑
猞猁水射流打滑

  范围管理系统

  的推荐Seaeye TMS猞猁是8经颅磁刺激的能力250米17毫米直径范围。 Seaeye类型8经颅磁刺激有一个可调的车库入口高度和可以容纳装有上述打滑的猞猁。

  8型TMS猞猁和操纵者打滑

  启动和恢复系统(LARS)

  Seaeye可以提供一个完全集成的“框架或海洋 的起重机,提升绞车,HPU和重力基佬司 部署和恢复猞猁系统经颅磁刺激

  Seaeye人字形佬司

  Seaeye控制小屋

  Seaeye控制小屋可以提供安全区域操作 或额定危险区域2操作。 自定义布局可以 被提供。

控制小屋-安全区域或区域2级 布局以适合您的规范

  总结的可用选项

  发布和部署系统。 (安全区域或区域2级 )

  区域2或安全区ROV控制室的操作

  范围管理系统类型8

  经颅磁刺激相机&光

  扫描声纳系统

  双头部分析器系统

  水深系统

  CP调查。 (接触或接近)。

  多功能机械手或机械手打滑

  手足口病工具取向打滑

  自定义工具打滑

  2.5 kw 440伏3阶段出口

  Seaeye锅&单位倾斜。 行业标准相机

  表面单元视频套件(录音机和额外的监控)

  视频矩阵切换器

  备件包

  技术培训

  专业配置来满足客户需求
