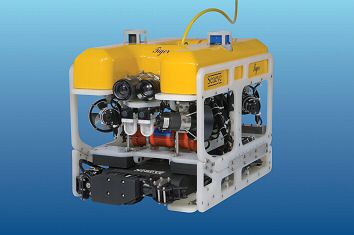

Seaeye Tiger

Seaeye Tiger

普通商家

热门推荐

产品详情

产品参数

产品图片

  Seaeye老虎的特点:

  最大工作深度:1000米

  双视频频道

  32公斤(70磅)的有效载荷

  4矢量和一个垂直Seaeye SM 4 m推进器 速度反馈

  汽车方向和深度

  推进器修剪函数

  完全界面上的声纳和CP探针

  3相电源插座的选择

  单或4函数机械手的选择

  经颅磁刺激系统的选择

  自由游泳模式或经颅磁刺激2型

  300瓦的变量强度照明

  视频叠加积分

视频

大小 11.2 MB
决议 375 X 288像素
持续时间 4分钟
格式 MPEG
最好的浏览 与Windows媒体播放器(免费的 从微软下载 )
你也可以通过右击图标并选择下载 “保存目标”。
警告!这 是一个大文件。 ISDN,ADSL建议或更快。

  SEAEYE虎在国际上被公认 标准观察和检验ROV操作 1000米深处的近海石油和天然气工业。 在强大的电流,其性能优秀的处理和 机动性是无与伦比的。

  Seaeye老虎可自由游泳450米的脐或2型经颅磁刺激系统其全部工作深度。

  Seaeye老虎是开放的框架结构提供 更大的范围符合额外的配件和更有能力 比“眼球”机械操纵。 这个开放的框架结构 还允许横向推进器安装的 最有效的定向安排提供更大 比早些时候在向前和侧向推力方向 轴向和侧向推进器的组合。

  一个基本的ROV系统包括车辆,A 表面控制单元控制单元和电源 单位。

  表面控制单元和事业单位可以提供 自由站立或用集装箱运输系统。 这控制 容器可以带II级或额定安全区域 操作。 这是空调作为标准。

  的典型布局Seaeye控制容器
(客户可以指定其他配置)

  自由游泳操作可能高达450米的范围。 操作与脐长度大于450米有必要使用Seaeye范围管理系统(TMS)。 这是由于TMS 2型包臂系统提供一个游览140米的范围。

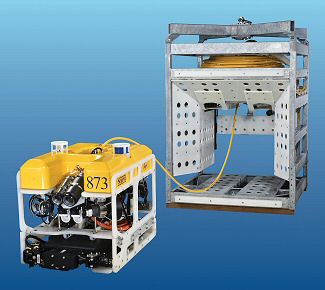

Seaeye老虎和经颅磁刺激2型


  滑移”的框架和起重绞车 1100米的装甲脐作为紧凑 结合单元启动和恢复TMS车库Seaeye老虎。 另外一个的起重机和绞车单元可以提供 安装在一个重力基地。


铰链式起重机、绞车和重力基地

  这些选项可以提供额定的危险 区域二区操作或操作和安全的地方 被称为一个“拉”Launch一个ndRecovery年代系统。 或者你可能有自己的起重机 可能只需要起重绞车和装甲脐 脐轮和一个lock-latch释放机制 和车辆子弹发射和恢复。


Seaeye虎用色彩和相机,坐一个位置应答机和5功能机械手
工具打滑安装
规范 Seaeye老虎
深度评级 1000年垃圾
长度 1030毫米
高度 590毫米
宽度 700毫米
发射重量 150公斤
前进速度 3节
推力前进 62 kgf
推力侧 43公斤
推力垂直 22 kgf
有效载荷 32公斤

  推进

  所有Seaeye机械特性无刷直流推进器,分开 从最大的功率密度,集成 驱动电路精确和速度反馈 快速推力控制。 这些推进器界面上的 一个快速PID控制系统和一个固态速率陀螺 为提高方位稳定。 这些必要的构建 块让萨博Seaeye提供优越的控制 和响应从他们强大的机械和让他们与众不同 从竞争。

  四个定向水平和垂直Seaeye之一 SM4M无刷直流推进器推动老虎和提供完整 三维控制。

  底盘

  100%的模块化的底盘在聚丙烯生产的。 这种极其崎岖的材料完全是维护自由, 不支持在海水中腐蚀和自我。 额外的 设备可以直接固定底盘成员。

  压力外壳

  从6082年海洋级铝外壳都加工 和硬电镀黑色。 主要的电子舱安装 进水报警显示的视频覆盖 如果激活。

  连接器

  Seaeye 316不锈钢连接器通常的范围 在使用。

  浮力

  是由一个模压复合泡沫塑料浮力块吗 与光阑声纳头和应答器提供 或响应。

  控制系统与视频叠加

  一个16位的数字控制系统提供了简单的接口 辅助设备的操作符。 Seaeye全面 视频叠加和标准提供数字和安装 模拟罗经盘,倾斜图标,日期时间,深度(公制 或帝国),CP值,pre-titled和自由文本页面。 车辆 数据可能会出口到客户的调查或导航计算机 通过电脑使用Seaeye遥测监控单位提供 作为标准的一部分Seaeye老虎备件工具. .

  导航罗盘

  一个敏感的磁罗经单元与固态率 传感器是将增强的方位稳定。

规范
罗盘精度 °±1
决议 0.1°
更新的速度 98毫秒

  深度传感器

  电子单元的独立住房。 准确度±0.1% 满刻度偏转。

  自动舵和推进器修剪功能

  全自动试点提供深度和标题。 推进器 修剪的手控制单元提供。

  倾斜系统

  摄像机安装在倾斜平台提供±90° 的倾斜。 倾斜机制是配备了一个位置反馈 电位计和相机倾斜角度是显示在视频 覆盖。

  照明

  两个人融合Seaeye 150 w灯 与远程亮度控制。 灯都是定位 相机上的单位按照相机倾角倾斜 优化现场照明。

  LED灯提供特殊照明和耐用性是可用的。

  视频系统

  两个同步视频频道。 视频传输 是通过屏蔽双绞线的车辆经颅磁刺激吗 和一个单一的光纤表面的经颅磁刺激。 14” 彩色显示器的PAL / NTSC标准提供。

  表面控制单元

  本单元包含所有车辆系统的表面 控制电子,经颅磁刺激控制和表面辅助 设备。 19“机架和提供 自己的情况。

规范
高度 265毫米
宽度 484毫米
深度

500毫米

重量 19.55公斤

表面控制单元

  控制单元

  一个小的手遥控单元包含所有系统 提供控制和提供5米飞行。

规范
高度 190毫米
宽度 300毫米
深度

150毫米

重量 2.5公斤

手控制器单元

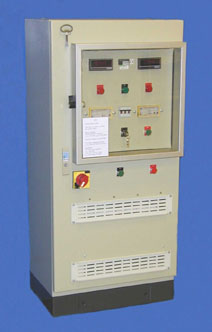

  表面供电单元

  供应一切权力要求车辆系统。 行 绝缘监测(LIMS)安装在交流和直流电源 组件安全监控的目的。 需要3 阶段380伏和480伏之间的交流输入11千伏安。

规范
高度 1300毫米
宽度 600毫米
深度

470毫米

重量 229.5公斤
输入 三个阶段
50/60 Hz
380 - 480年休假
在11 kVA

表面供电单元

  选项

  发射和回收系统(LARS)。

  ROV控制小屋——“带2”或“安全区域”

  贝尔手臂(类型2)经颅磁刺激系统。

  行业标准的相机。

  单一功能的电动机械手。

  工具打滑和多功能液压机械手。

  CP调查。 (接触或接近)。

  声纳系统。

  跟踪系统。

  备件包

  技术培训课程。

  规格可能会有所改变,恕不另行通知
