1、首先介绍的是无人机的大脑——飞控
无人机飞行控制系统是指能够稳定无人机飞行姿态，并能控制无人机自主或半自主飞行的控制系统，是无人机的大脑，也是区别于航模的最主要标志，简称飞控。
飞控的作用就是通过飞控板上的陀螺仪，对四轴飞行状态进行快速调整(都是瞬间的事，不要妄想用人肉完成)。如发现右边力量大，向左倾斜，那么就减弱右边电流输出，电机变慢、升力变小，自然就不再向左倾斜。如果没有飞控系统，四轴飞行器就会因为安装、外界干扰、零件之间的不一致等原因形成飞行力量不平衡，后果就是左右、上下地胡乱翻滚，根本无法飞行。

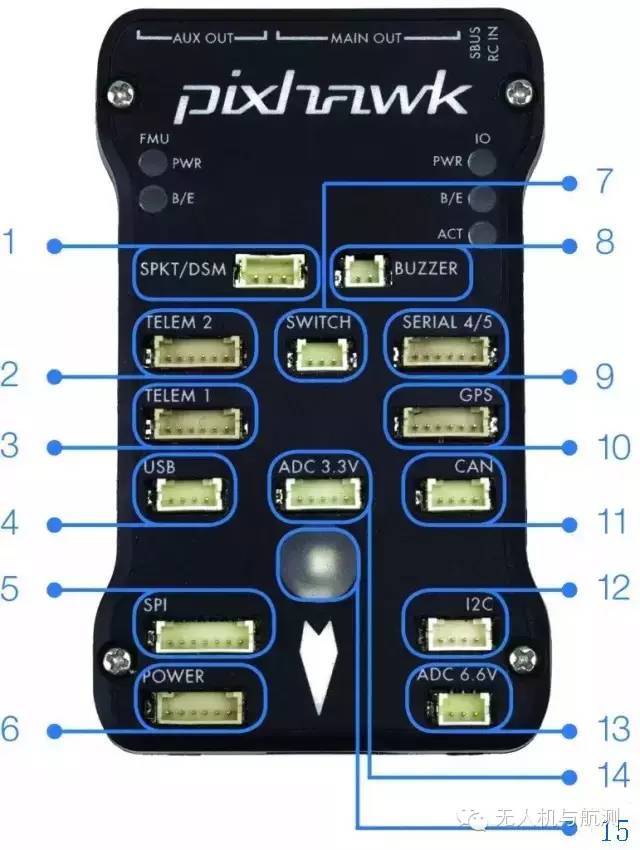

工作过程大致如下：飞控系统实时采集各传感器测量的飞行状态数据、接收无线电测控终端传输的由地面测控站上行信道送来的控制命令及数据，经计算处理，输出控制指令给执行机构，实现对无人机中各种飞行模态的控制和对任务设备的管理与控制;同时将无人机的状态数据及发动机、机载电源系统、任务设备的工作状态参数实时传送给机载无线电数据终端，经无线电下行信道发送回地面测控站。飞控系统的硬件主要包括：主控制模块、信号调理及接口模块、数据采集模块以及舵机驱动模块等。
2、为传感器增稳的——云台
稳定平台，对于任务设备来说太重要了，是用来给相机增稳的部分，几千米的高度上误差个几分几秒就能差出去几十米。它主要通过传感器感知机身的动作，通过电机驱动让相机保持原来的位置，抵消机身晃动或者震动的影响。云台主要考察几个性能：增稳精度、兼容性（一款云台能适配几款相机和镜头）和转动范围（分为俯仰、横滚和旋转三个轴），如果遇到变焦相机，就更加考验云台的增稳精度了，因为经过长距离的变焦，一点点轻微的震动都会让画面抖动得很厉害。
现时的航拍云台主要由无刷电机驱动，在水平、横滚、俯仰三个轴向对相机进行增稳，可搭载的摄影器材从小摄像头到GoPro，再到微单/无反相机，甚至全画幅单反以及专业级电影机都可以。摄影器材越大，云台就越大，相应的机架也就越大。

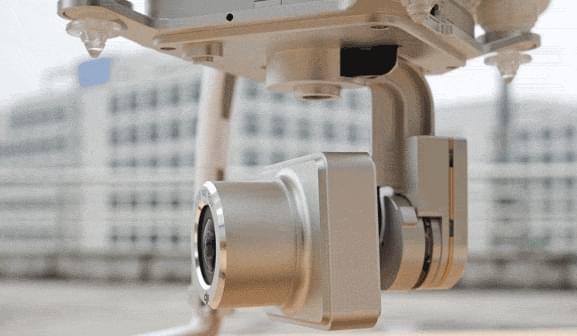

水平方向转动

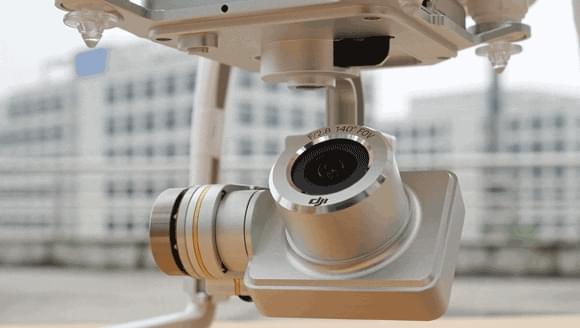

横滚方向转动

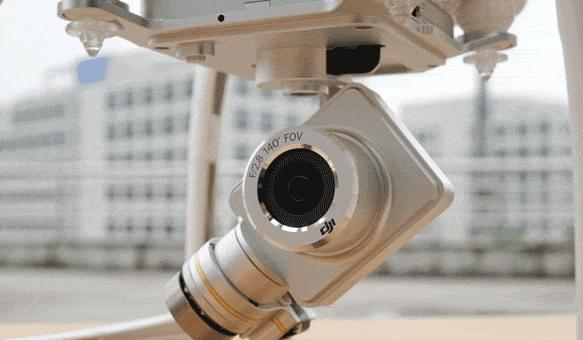

俯仰方向转动
上面三个演示的是机身不动、相机动的效果，但实际上云台工作时，是相机不动，而机身动。所以在空中时，无人机的机身不断在动作，云台依然可以保相机镜头的位置，达到增稳的效果。
