悬索跨数字化管理
精细化三维模型重建
管道完整性管理中，数字化管道模型作为多种数据的承载，是重要的基石。如何高效、低成本地重建部件级高精度三维模型，是当前数字化管道应用的难点。
联合实验室采用大疆精灵 4 RTK 进行三维影像采集，极大降低了高精度三维模型影像采集成本。应用基于点云生成的贴近摄影航线规划，自动生成高精度模型影像采集航线，替代手动飞行补拍影像数据，并且提高影像采集有效率。另外，大疆智图软件针对精灵4 RTK优化了重建算法，缩短了重建时间并优化重建效果。

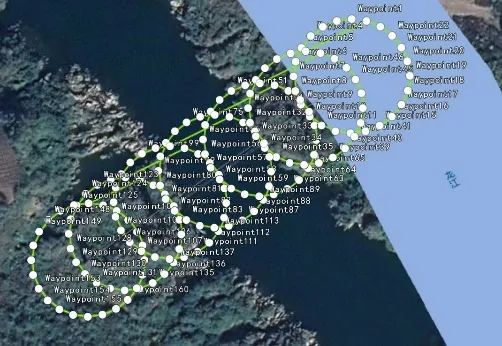

多环绕方式粗精度航线

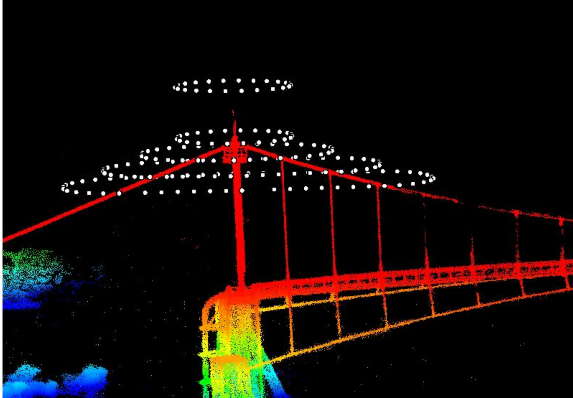

基于点云生成的精细三维模型的采集规划

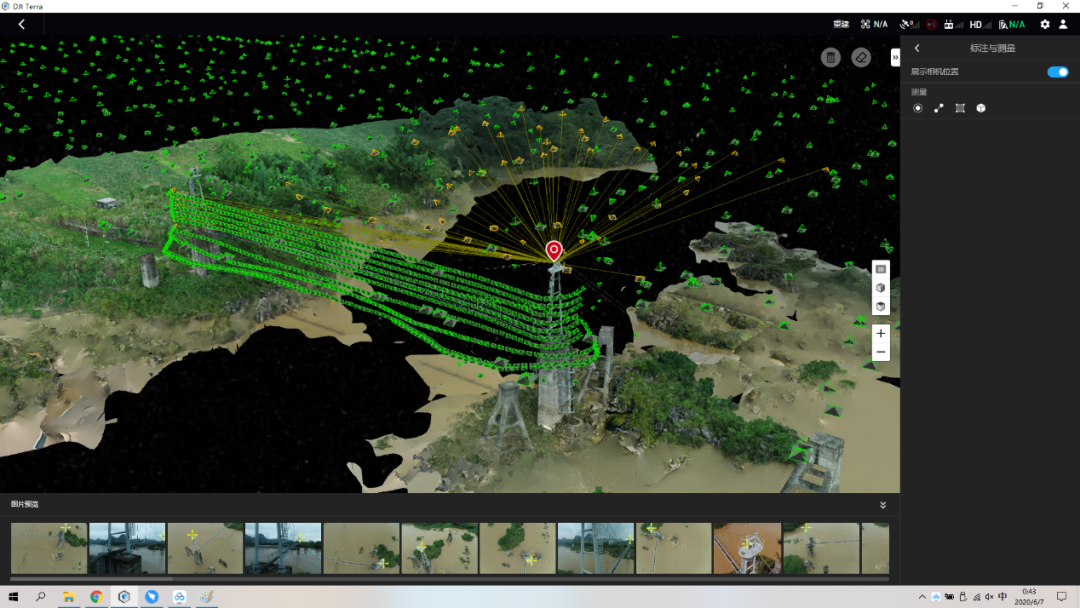

大疆智图进行三维重建
实践证明，通过贴近摄影高精度三维影像采集的方式，能够有效提升三维模型的精度，能够清晰分辨抗风索连接处、管道支座、主塔塔基等零部件。相比传统五航向倾斜摄影采集效率更高，模型细节重建更准确。可满足数字管道悬索跨模型应用。
