CIP Safety 安全网络集成服务

什么是CIP Safety

CIP Safety是一系列高度集成的安全服务，利用通用工业协议(CIP)网络的下层通讯堆栈，可以将安全数据从数据源传送到目的地。CIP Safety是独立于网络的，最初的版本是用于DeviceNet上的。现在经过拓展支持EtherNet/IP，从而带来更高的数据吞吐量、更远的传输距离以及更高的灵活性。

CIP Safety可以在EtherNet/IP 和ControlNet上进行点对点的安全通讯并能在EtherNet/IP和DeviceNet网络上直接对Guard I/O安全I/O模块进行控制。

CIP Safety 的安全性

CIP Safety协议可独立于物理层进行传输,通过执行获得批准的保护措施带来了安全应用所需的完整性。例如，每条安全信息上都加盖了时间戳控制工程网版权所有，从而可以判定数据的时间。

协议的主要功能是检测可能发生的通讯错误并使网络上的安全产品采取恰当的措施。信息错误包括损坏、延迟、插入、丢失和重复。而所有的这些都可以通过CIP Safety协议来进行检测。除了信息传输错误，安全系统的硬件设计还使每条安全信息都拥有高优先级。优先信息的处理有助于降低系统的反应时间并延长系统正常运转时间。

SICK引领科技前沿与未来安全网络融合

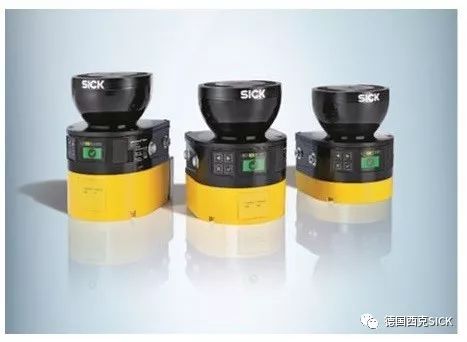

什么是microScan3  EtherNet/IP

microScan3  EtherNet/IP是全球第一款基于CIP Safety安全网络集成的安全激光扫描仪产品，提供更高效的安装调试，更便捷的设备维护 ；基于专利safeHDDM™测量技术。适用于及其严酷的环境下使用，紧凑型外观设计，最大限度增加安全扫描仪范围至275°，同时microScan3配备了快速安装支架，配备多色彩LED显示，可通过按钮对当前扫描仪的运行状态一目了然。microScan3 的设计融入了SICK公司在安全激光扫描器及其工业实际应用超过 20多年的丰富经验。即使受到外部强光，油污或灰尘的影响，microScan3系列产品仍然保持出色的可靠性，只为更安全，更高效率的生产。

SICK公司生产的

microScan3产品系列

是全球唯一一家同时斩获

2016年reddot,2017 IF,GIT

优秀产品设计大奖扫描仪厂商。

microScan3  EtherNet/IP产品特点

• 创新扫描专利技术Safe-HDDM，确保高精度测量

• 保护距离4 / 5.5m,扫描范围可达275°，最大可监控73 ㎡的安全保护范围

• 紧凑型外观设计，采用坚固的金属外壳

• 满足Type 3 (IEC 61496), SIL2 (IEC 61508), PL d(EN ISO 13849)

• 分辨率: 30,40,70,150,200 mm,可通过Safety designer 软件进行修改

• 彩色LED显示屏，状态指示一目了然

• IP65防护等级，工作环境温度-10 °C … + 50 °C

• 采用M12-4 Pin转以太网连接电缆，实现快速连接和调试

• 可使用Mini USB 电缆进行调试

• 扫描仪测量脉冲采用编码技术，可有效防止扫描仪之间相互干扰

• 通过EtherNet/IP实现监控区域组：8个，同步安全保护区域数量：4个

• Safety Designer 1.3版本已更新为中文版，跨区域支持一键示教功能

基于CIP Safety的产品应用举例

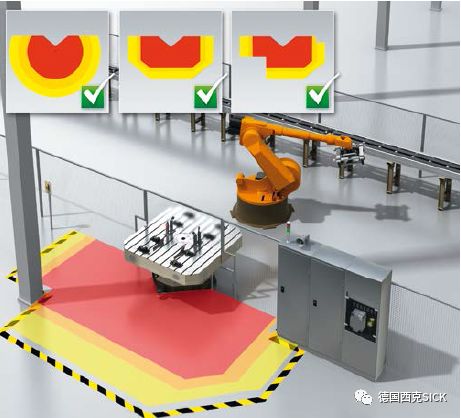

机器人工作站安全防护

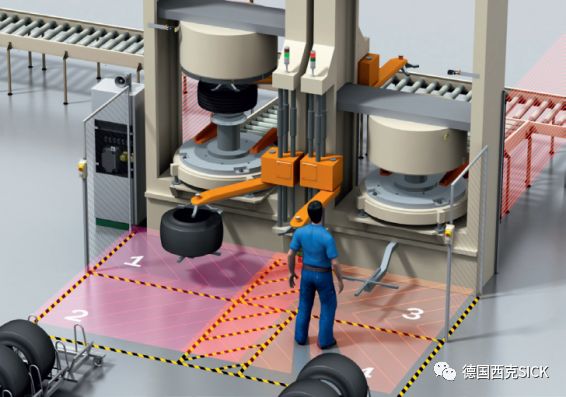

硫化机4区域同步保护

垂直应用通道防护

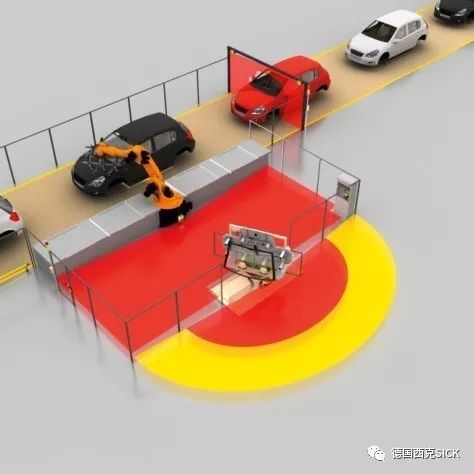

汽车生产线安全防护
