中帧叶片静力加载设备

普通商家

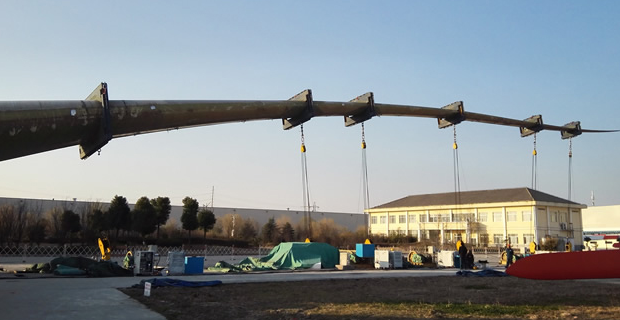

1、静力加载设备用于5MW及以下、总长度在100m及以下的风电叶片静力性能测试；

2、结构型式：侧拉加载支架安装在场地上已有轨道上，电动伺服绞车安装在侧拉加载支架上，电动伺服绞车上的钢丝绳通过滑轮组、力检测传感器与测试叶片连接进行加载；

3、控制方式：叶片多点加载耦合的解耦控制策略及算法、叶片多向加载试验检测闭环控制系统及装备、采用控制柜自动控制，但保留手动控制功能。通过力检测传感器、应变片、挠度检测传感器等检测叶片状态和参数，反馈至控制系统进行记录、并生成相应曲线；

4、加载支架最大加载载荷为300kN，能够承受其加载时的最大水平力和最大水平弯矩；

5、加载载荷可预设分成若干级，分级加载到最大载荷或由最大载荷逐级卸载；最大加载载荷精度范围为100.0％～101.0％F.S.（满足GL/IEC 规范要求）；
