1.概述

RF-1110-113 是一款基于射频识别技术的低频 RFID 标签读卡器， 读卡器工作频率兼容134.2KHZ、 125KHZ， 同时支持对 EMID， FDX-B 两种编码格式标签的读取。 读卡器内部集成了射频部分通信协议， 用户只需通过 RS232 通信接口接收数据便能完成对标签的读取操作， 而无需理解复杂的射频通信协议。阅读器自带 Auto-turning 自动调谐电路， 在不同环境中工作时能自动调节电路参数， 使外部环境对读卡距离的影响降到最小， 进一步增强了自身的抗干扰能力, 具有接收灵敏度高、 性能稳定、 可靠性强等特点。阅读器可广泛应用于物流，仓储管理，过程控制，AGV站点控制等领域。

性能指标：
◆ 工作电压： 10-24V；
◆ 功耗： 2W；
◆ 电路保护： 带极性接反保护；
◆ 工作频率： 134.2KHZ、 125KHZ
◆ 读卡距离： 90mm；

◆ 读卡速度 30ms， 读卡稳定；

◆ 支持标签类型： 符合 ISO11784/85 国际标准协议；

◆ 支持标签类型： EMID， FDX-B；
◆ 通信接口： RS232；
◆ 工作湿度： 10－90% RH (不结露) ；
◆ 工作温度： -10℃－+70℃；
◆ 防护等级： IP64；
◆ 外壳材质： ABS 工程塑料。

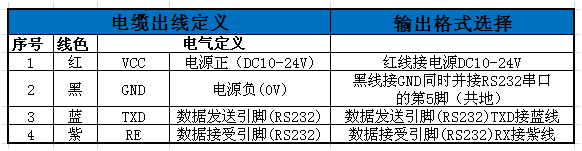

2. 接线说明

3. 信号指示

红色 LED： 电源指示灯
绿色 LED： 标签检测指示灯
阅读器工作过程：阅读器接上电源后， 红色 LED 长亮， 阅读器进入自动调谐状态并根据工作环境对自身参数进行调谐。
阅读器检测到 RFID 标签存在时， 解码成功后绿色 LED 点亮， 同时通过 RS232 接口把数据传输到接收器。

4. 通信与协议说明
4.1 通信接口
通信接口： RS232
数据格式： 1 个起始位、 8 个数据位、 无奇偶校验位、 1 个停止位。
波特率： 9600
4.2 调谐参数
    阅读器上电后启动自检调谐程序， 调谐完毕后会把调谐参数发送出来， 该参数可用于对读卡器工作环境的评估。 数据格式如下：
【 数据帧头】 +【 调谐表】 +【 调谐点】
【 数据帧头】 ： 1 字节
【 调谐表】 ： 16 字节
【 调谐点】 ： 1 字节
4.3 数据通信
    卡片进入一次场区最多返回 2 包数据， 发送命令$R#重新读取， 发送$S#重新发送数据。读卡器支持 EMID 和 FDX-B 两种格式电子标签， 信号输出数据(ASCLL)格式如下：
【帧头$】+【 标签类型码 1B】+【十进制卡号 15B】+【 RCC 校验 2B】+【帧尾#】
【标签类型码】 ： 1 个字节， E 为 EMID， F 为 FDX-B。
【十进制卡号】 ： 15 字节，前3字节为国家代码， 后12字节为卡号（高位在前）
例如“ 9 9 0 0 0 0 0 0 0 1 1 1 1 1 1“解析为国家代号： 990， 卡号： 000000111111

【RCC 校验】 ： 前16 字节的异或值(数据类型和卡号 16B 的异或值)， 例如：
B^9^9^0^0^0^0^0^0^0^1^1^1^1^1^1 = 0X66， 所以 RCC 为 66
备注： EMID 输出时国家代号小于 256， 卡号小于 4294967296。 但了协议方便所以前面补 0；

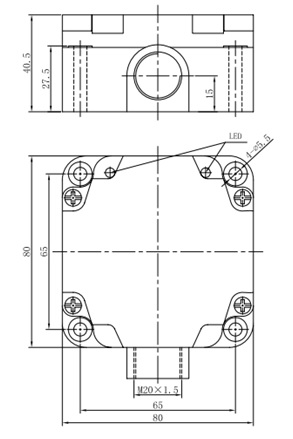

5.外观尺寸：

安装定位尺寸：4-φ5.5mm*27.5m
